Właściwości
- Saldujący licznik dwukierunkowy do energii czynnej i biernej (indukcyjna/pojemnościowa), mocy czynnej i biernej (indukcyjna/pojemnościowa), napięcia, natężenia prądu i współczynnika mocy.

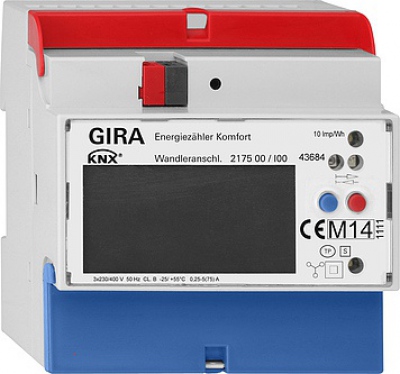

- W pełni elektroniczny, wielofunkcyjny trójfazowy licznik energii ze zintegrowanym złączem KNX.
- Łączy funkcje miernika uniwersalnego i licznika energii.
- Nadaje się do stosowania w gospodarstwach prywatnych i zakładach przemysłowych.
- Legalizacja: MID B + D dopuszczenie z fabryki, dzięki temu nadje się do rozliczeń.
- Duży graficzny wyświetlacz LC o wymiarach 60 x 30 mm z podświetleniem LED do przedstawiania parametrów i ustawień w wysokiej rozdzielności.
- Przyłącze przekładnika prądowego do 1 i 5 A.
- Współczynnik przekładnika parametryzowany na urządzeniu.
- Wartości pomiarowe można przywołać bezpośrednio na wyświetlaczu urządzenia lub przez magistralę KNX.
- Dwukierunkowy interfejs D0 do komunikacji na stronie czołowej.
- Cztery wyjścia łączeniowe (Opto Power MOSFET) do indywidualnego stosowania.
- Przełączanie taryf (dwie wzgl. cztery taryfy).
- Wartości progowe do nadzoru różnych parametrów mocy programowane na urządzeniu lub przez ETS.
- Klasa dokładności B.
- Liczenie i pomiar wielkości elektrycznych również podczas awarii napięcia magistralnego.
- Skuteczna ochrona przed manipulacją, uszkodzeniem mechanicznym i zabrudzeniem.
Właściwości regulowane poprzez oprogramowanie
- Wydanie stanu licznika i numeru seryjnego.
- Wydanie całkowitej energii czynnej (odniesienie) oraz wydanie dla poszczególnych faz.
- Wydanie całkowitej energii czynnej (odniesienie) w poszczególnych taryfach.
- Wydanie liczenia różnicowego dla energii czynnej (odniesienie) w przedziale 15- lub 60-minutowym.
- Konfiguracja jako względny licznik przyrostowy dla energii czynnej z wydaniem aktualnej wartości liczenia i funkcją zerowania.
- Konfiguracja jako względny licznik odejmujący do energii czynnej z wydaniem aktualnej wartości liczenia, funkcją resetowania do wartości stałej i komunikat zerowania licznika.
- Wydanie wartości liczonej energii czynnej całkowitego zasilania zwrotnego oraz wydanie w poszczególnych taryfach T1-T4.
- Wydanie całkowitej pojemnościowej energii biernej oraz wydanie w poszczególnych taryfach.
- Wysyłanie aktualnej informacji taryfowej wzgl numerów taryf.
- Wydanie całkowitej mocy czynnej (odniesienie) oraz wydanie dla poszczególnych faz.
- Możliwość parametryzacji nadzoru wartości granicznej dla całkowitej energii czynnej (odniesienie) oraz wartości granicznej energii czynnej dla poszczególnych faz. Dowolny wybór dolnej i górnej wartości granicznej.
- Wydanie całkowitej mocy czynnej (dostawa) oraz wydanie dla poszczególnych faz.
- Możliwość parametryzacji nadzoru wartości granicznej dla całkowitej energii czynnej (dostawa) oraz wartości granicznej energii czynnej dla poszczególnych faz. Dowolny wybór dolnej i górnej wartości granicznej.
- Wydanie całkowitej indukcyjnej mocy biernej oraz wydanie dla poszczególnych faz.
- Wydanie całkowitej pojemnościowej mocy biernej oraz wydanie dla poszczególnych faz.
- Wydanie napięć L1-N, L2-N, L3-N lub napięć skojarzonych L1-L2, L2-L3 i L3-L1.
- Wydanie natężenia prądu w poszczególnych fazach.
- Wydanie współczynników mocy w poszczególnych fazach.
- Konfiguracja 4 wyjść jako wyjścia łączeniowe, łącznik wartości progowych lub wyjścia S0.
Dane techniczne
Napięcie zasilania:przez magistralę KNX
Napięcie znamionowe:3 x AC 230/400 V (± 20 %), 50/60 Hz
Zużycie własne:<0,6 W/faza
Klasa dokładności:B (± 10 %) dla energii czynnej według EN 50470-1
Typ przekładnika:1 A / 5 A
Przekładnia przekładnika
1 A:XYZ (1 do 4000 A)
5 A:XYZ (5 do 20000 A)
Prąd rozruchowy:<1 mA
Wyjścia:4 x Opto Power MOSFET maks. AC 230 V, 90 mA
Bezpiecznik zewnętrzny:6 A na fazę
Przyłącze KNX:przez zacisk przyłączenia i rozgałęzienia KNX
Temperatura otoczenia:-25 °C do +55 °C
Wymiary:5 modułów
Spełnia:IEC 62056-21 do 23 oraz IEC 62056-42, -46, -53
Wskazówki
- Wymagany przekładnik odpowiednio do klasy dokładności. Zalecenie: firma ELEQ Typ TQ40-B, TQ40-C lub podobne.
Zakres dostawy
- Zacisk przyłączenia i rozgałęzienia KNX znajduje się w zakresie dostawy.
- Bezpieczniki 6 A nie znajdują się w zakresie dostawy.
