Właściwości

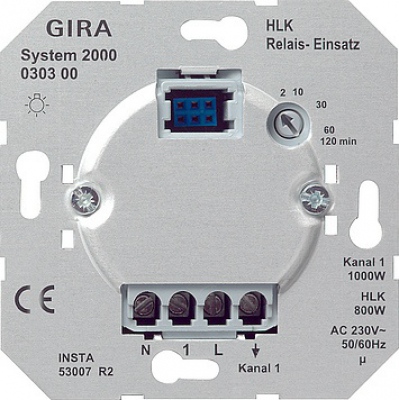

- Przekaźnik podtynkowy grzewczo–oświetleniowy ma kanał łączeniowy związany z potencjałem 230 V (kanał 1) do załączania oświetlenia i dalszy kanał łączeniowy (bezpotencjałowy kanał 2) do załączania drugiej fazy sieci (nie napięcie SELV), np. do wentylatora lub ogrzewania.
- Czas opóźnienia kanału 2 ustawiany w pięciu stopniach.
- Funkcjonalność przekaźnika podtynkowego grzewczo–oświetleniowego zależy od stosowanego klawisza.
Funkcja jako wyłącznik nadążny:
- Ta funkcja jest realizowana np. klawiszem do załączania i ściemniania Systemu 2000 lub klawiszem radiowym do załączania i ściemniania.
- Kanał 1 podczas obsługi jest załączany lub wyłączany bez opóźnienia.
- Kanał 2 jest załączany lub wyłączany z opóźnieniem w zależności od kanału 1.
Funkcja jako wyłącznik grzewczo–oświetleniowy:
- Ta funkcja jest realizowana za pomocą nasadzanego komfortowego wyłącznika samoczynnego Systemu 2000 lub nasadzanego standardowego czujnika obecności Systemu 2000.
- Kanał 1 jest załączany po wykryciu ruchu, w zależności od natężenia oświetlenia otoczenia. Po upływie nastawionego w klawiszu czasu opóźnienia od ostatniego wykrycia ruchu następuje wyłączenie.
- Kanał 2 jest załączany natychmiast lub z opóźnieniem po wykryciu ruchu w polu rejestracji. Natężenie oświetlenia otoczenia nie ma wpływu na załączenie kanału 2. Po upływie nastawionego w urządzeniu czasu opóźnienia od ostatniego wykrycia ruchu następuje wyłączenie.
Dane techniczne
Napięcie znamionowe:AC 230 V, 50/60 Hz
Przyłącze:wymagany przewód zerowy
Moc przyłączeniowa kanału 1
Żarówki:1000 W
Lampy halogenowe 230 V:1000 W
transformator uzwojony:750 VA
Trafo Tronic Gira:750 W
Świetlówki, nieskompensowane:500 VA
Moc przyłączeniowa kanału 2
Żarówki:800 W
Lampy halogenowe 230 V:750 W
Silniki:450 VA
Kanał 1
Prąd łączalny omowy:10 A
Prąd załączania maks. 4 s
przy 10 % czasu załączania:15 A
Najmniejszy prąd łączalny AC:100 mA
Kanał 2
Napięcie łączeniowe:AC 230 V
Najmniejsze napięcie łączeniowe:AC 12 V
Prąd łączalny przy AC 230 V, omowy:6 A
Prąd załączania:maks. 2,1 A
Najmniejszy prąd łączalny AC:100 mA
Czas opóźnienia kanału 2:2, 10, 30, 60, 120 min
Wtórniki
Nieoświetlone przyciski mechaniczne:dowolna
Wtórnik podtynkowy 2–żyłowy:dowolna
Wtórnik podtynkowy 3–żyłowy:
Długość przewodu wtórnika:maks. 100 m
Temperatura otoczenia:+5 °C do +35 °C
