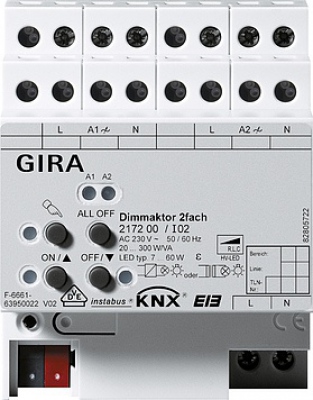

Uni wyr. ściemn. 2 x 300 W Urz. moduł. KNX

Kategoria

KNX

Właściwości

• Wyrobnik ściemniający ze zintegrowanym złączem magistralnym do załączania i ściemniania żarówek, lamp halogenowych 230 V i lamp halogenowych 12 V z transformatorami indukcyjnymi lub Tronic, ściemnianych lampek LED i świetlówek kompaktowych.
• Automatyczny lub ręczny dobór zasady ściemniania do obciążenia.
• Odporny na bieg jałowy, zwarcia, przegrzania.
• Uruchamianie ręczne wyjść niezależenie od magistrali (możliwa także praca na placu budowy).

Funkcje

• Niezależne wysterowanie kanałów ściemniania.
• Centralna funkcja łączeniowa do wysterowania wszystkich kanałów ściemniania.
• Opóźnienie aktywnie wysyłanych komunikatów zwrotnych po przywróceniu zasilania magistrali.
• Możliwe zadanie rodzaju obciążenia i określenie zasady ściemniania: uniwersalna (z automatycznym procesem mierzenia), transformator elektroniczny (pojemnościowy/zasada odcinania fazy), konwencjonalny transformator (indukcyjny/zasada nacinania fazy), LED (zasada odcinania fazy lub nacinania fazy).
• Komunikat zwrotny "załączanie" i "wartość natężenia oświetlenia".
• Możliwe ustawianie ściemnianego zakresu natężenia oświetlenia.
• Parametryzowana metoda i charakterystyki ściemniania.
• Parametryzowana metoda włączania w przypadku względnego polecenia ściemniania.
• Załączanie i wyłączanie oszczędzające lampy.
• Komunikaty sygnalizujące zwarcie, przeciążenia i zanik obciążenia.
• Sygnalizacja zwrotna podłączonego obciążenia.
• Parametryzowana funkcja blokowania lub funkcja pozycji wymuszonej dla każdego wyjścia.
• Funkcje czasu (opóźnienie załączania, wyłączania, funkcja klatki schodowej).
• Funkcja klatki schodowej z funkcją ostrzeżenia wstępnego dzięki sterowanej czasowo redukcji oświetlenia lub aktywacji oświetlenia permanentnego.
• Możliwa funkcja logiczna łączeniowa i do ośmiu scen na kanał ściemniania.
• Licznik godzin pracy do rejestracji czasu załączania.
• Reakcje w przypadku zaniku i powrotu zasilania magistrali.

Dane techniczne

Napięcie znamionowe:AC 110 do 230 V, 50/60 Hz Moc przyłączeniowa (AC 230 V) na kanał Żarówki:20 do 300 W Lampy halogenowe 230 V:20 do 300 W transformator uzwojony:20 do 300 VA Trafo Tronic Gira:20 do 300 W Lampy LED:typ. 3 do 60 W Świetlówka kompaktowa:typ. 3 do 60 W Moc przyłączeniowa (AC 110 V) na kanał Żarówki:20 do 150 W Lampy halogenowe 230 V:20 do 150 W transformator uzwojony:20 do 150 VA Trafo Tronic Gira:20 do 150 W Lampy LED:typ. 3 do 30 W Świetlówka kompaktowa:typ. 3 do 30 W Liczba uniwersalnych modułów mocy Odcinanie fazy:maks. 10 x 500 W Nacinanie fazy:maks. 5 x 250 VA Przyłącza KNX:Zacisk przyłączenia i rozgałęzienia Obciążenie:Zaciski śrubowe Wymiary:4 moduły

Wskazówki

• Od wersji urządzenia indeks I02 (V02) i wersji oprogramowania 1.2: Załączanie i ściemnianie ściemnianych lamp LED HV lub ściemnianych świetlówek kompaktowych.
• Montaż na szynie montażowej DIN.
• Dopuszczenie VDE według EN 60669-1, EN 60669-2-1, EN 50428

Zakres dostawy

• Zacisk przyłączenia i rozgałęzienia KNX znajduje się w zakresie dostawy.
