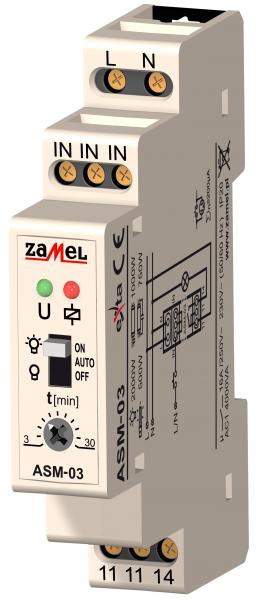

Automat schodowy ASM-03

Automat schodowy ASM-03 służy do sterowania oświetleniem na korytarzach. Został wyposażony w funkcję przeciwblokady, stałego załączenia ON i stałego wyłączenia OFF.

Przeznaczenie:

Automat schodowy ASM-03 służy do sterowania oświetleniem na korytarzach lub klatkach schodowych. Po wyzwoleniu układu załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie. Czas pracy może być płynnie regulowany w zakresie od 3 min do 30 min przy pomocy potencjometru znajdującego się na panelu czołowym automatu. Automat wyposażony jest w funkcję przeciwblokady oraz funkcje stałego załączenia ON i stałego wyłączenia OFF.

Działanie:

Po załączeniu wyłącznikiem chwilowy automat schodowy ASM-03 pozwala podtrzymać oświetlenie przez czas, jaki zostanie ustawiony przy pomocy pokrętła. Po upływie nastawionego czasu urządzenie samoczynnie wyłączy oświetlenie na korytarzu, klatce schodowym czy w każdym innym miejscu, w którym zostanie zainstalowany. Po wyłączeniu oświetlenia może ono zostać bezproblemowo załączone ponownie. Dzięki wyposażeniu automatu ASM-03 w funkcję przeciwblokady, urządzenie nie pozwala na ciągłe świecenie oświetlenia po zablokowaniu wyłącznika schodowego. Ponowne załączenie oświetlenia może nastąpić dopiero w momencie, gdy blokada zostanie usunięta.

Urządzenie jest przeznaczone do podłączenia do sieci jednofazowej.

Producent: Zamel

Dane techniczne:

• Napięcie: 230 V AC,
• Znamionowy pobór prądu: 25 mA,
• Waga: 0,08 kg,
• Maksymalna moc przekaźnika: 4000 VA,
• Styki: 1NO,
• Napięcie maksymalne styków: 250 V,
• Zakres nastaw czasu t: potencjometr 3 ÷ 30 min,
• Prąd przekaźnika: 16 A,
• Mocowanie obudowy: szyna TH-35 (PN-EN 60715)
• Stopień ochrony: IP20.
