Kategoria |

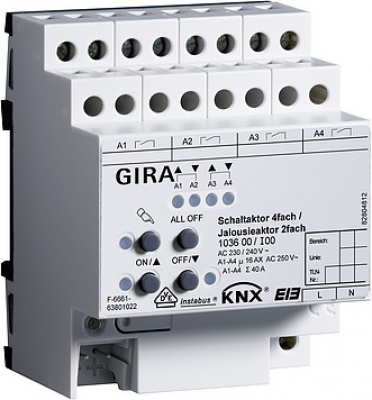

System sterowania żaluzjami, KNX |
Właściwości
- Wskaźnik stanu połączenia dla każdego przekaźnika.
- Niezależne sterowanie maks. dwoma wyjściami żaluzjowymi.
- Uruchamianie ręczne w celu przełączenia przekaźników równolegle wzgl. bez trybu KNX.
- Niezależne załączanie maks. czterech wyjść łączeniowych.
- Możliwe centralne wyłączenie za pomocą uruchomienia ręcznego.
- Ze zintegrowanym złączem magistralnym.
- Dozwolone jest podłączanie różnych przewodów zewnętrznych do wyjść.
- Możliwość ustawiania zachowania w przypadku zaniku i powrotu zasilania magistrali.
- Komunikaty zwrotne dają się opóźnić po przywróceniu zasilania magistrali.
- Możliwe włączenie do scen, parametryzacja maks. ośmiu scen wewnętrznych na kanał.
- Funkcja zapisu scen świetlnych.
Funkcje żaluzji
- Oddzielnie parametryzowane czasy przesuwania z wydłużeniem czasu przesuwania dla ruchu do górnej pozycji krańcowej.
- Możliwe centralne sterowanie wszystkimi wyjściami żaluzjowymi.
- Komunikat zwrotny pozycji zasłony lub listew żaluzji.
- Przyporządkowania do maksymalnie pięciu różnych funkcji bezpieczeństwa (trzy alarmy wiatrowe, jeden alarm deszczowy, jeden alarm mrozowy), do wyboru z nadzorem cyklicznym.
- Możliwość realizacji funkcji pozycji wymuszonej dla każdego wyjścia żaluzjowego.
- Funkcja ochrony przeciwsłonecznej aktywowana ze stałymi i zmiennymi pozycjami zasłony lub listew żaluzji.
Funkcje łączeniowe
- Możliwość ustawienia trybu mechanizmu zamykającego lub otwierającego.
- Możliwość ustawiania zachowania w przypadku zaniku i powrotu zasilania magistrali.
- Centralna funkcja łączeniowa.
- Łączny komunikat zwrotny w celu zredukowania obciążenia magistrali.
- Aktywna lub pasywna (z możliwością odczytania obiektu) cykliczna funkcja sygnalizacji zwrotnej.
- Funkcja logiczna łączeniowa dla każdego wyjścia.
- Funkcja blokowania z możliwością parametryzacji dla każdego kanału. Alternatywnie funkcja pozycji wymuszonej dla każdego wyjścia.
- Funkcje czasu (opóźnienie załączania, wyłączania, funkcja klatki schodowej, także z funkcją ostrzeżenia wstępnego).
Dane techniczne
Zasilacz:AC 230 V, 50/60 Hz
przekaźnik
Liczba:4
Zdolność łączenia AC 230 V:16 A / AC 1
przekaźnik
Kontakt:na 1 x zamykacz bezpotencjałowy
Zdolność łączenia AC 230 V:16 AX
Obciążalność prądowa
sąsiednich wyjść:Razem 20 A
Maksymalny prąd załączania:800 A, 200 µs, 165 A, 20 ms
Obciążalność prądowa
Urządzenie:Razem 40 A
Moc przyłączeniowa
Omowe obciążenie:3000 W
Wymiary :4 moduły
Moc przyłączeniowa
Obciążenie pojemnościowe AC 230 V:16 A, maks. 140 µF
Silniki (żaluzja lub wentylator):1380 W
Żarówki:3000 W
Lampy halogenowe 230 V:2500 W
transformator uzwojony:1200 VA
Trafo Tronic Gira:1500 W
Świetlówki, nieskompensowane:1000 VA
Świetlówki, układ połączeń Duo:2300 VA
Świetlówki, skompensowane równolegle:1160 VA
Lampy rtęciowe, nieskompensowane:1000 W
Lampy rtęciowe, skompensowane równolegle:1160 W
Przyłącza
KNX:Zacisk przyłączenia i rozgałęzienia
Obciążenie:Zaciski śrubowe
Wskazówki
- Montaż na szynie montażowej DIN.
Zakres dostawy
- Zacisk przyłączenia i rozgałęzienia KNX znajduje się w zakresie dostawy.
